ANS020 |
m² |
Solera ventilada de formigó. |
29,18€ |
|

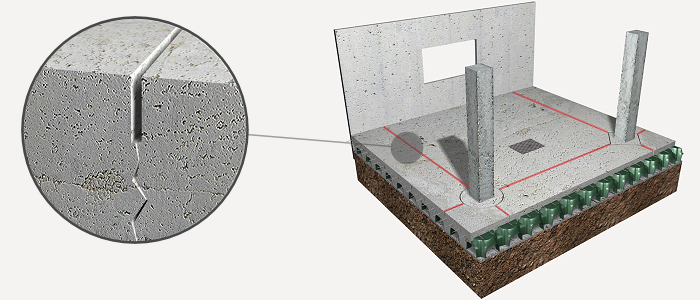

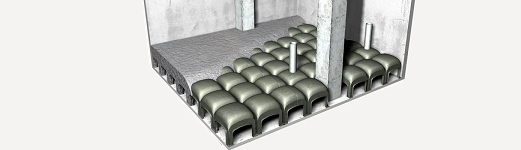

Solera ventilada de formigó armat de 20+4 cm de cantell, sobre encofrat perdut de mòduls de polipropilè reciclat, realitzada amb formigó HA-25/B/12/IIa fabricat en central, i abocament amb cubilot, i malla electrosoldada ME 15x15 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080 com a armadura de repartiment, col·locada sobre separadors homologats en capa de compressió de 4 cm d'espessor; amb junts de retracció de 5 mm d'espessor, mitjançant tall amb disc de diamant; recolzat tot això sobre base de formigó de neteja. Inclús panell de poliestirè expandit de 3 cm d'espessor, per a l'execució de juntes de retracció. El preu no inclou la capa de formigó de neteja. |
|
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
|
1 |
Materials |
||||
|
mt07cid010j |
m² |

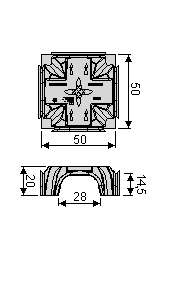

Encofrat perdut de mòduls de polipropilè reciclat, de 50x50x20 cm, per a soleres i forjats sanitaris ventilats. |
1,050 |
9,64 |
10,12 |
|
mt07aco010c |
kg |
Ferralla elaborada en taller industrial amb acer en barres corrugades, UNE-EN 10080 B 500 S, de varis diàmetres. |
2,000 |
0,81 |
1,62 |
|
mt08var050 |
kg |
Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre. |
0,010 |
1,10 |
0,01 |
|
mt07ame010b |
m² |
Malla electrosoldada ME 15x15 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080. |
1,100 |
1,67 |
1,84 |
|
mt10haf010nca |
m³ |
Formigó HA-25/B/12/IIa, fabricat en central. |
0,097 |
69,18 |
6,71 |
|
mt07aco020o |
U |
Separador homologat per malla electrosoldada. |
1,000 |
0,08 |
0,08 |
|
mt16pea020c |
m² |
Panell rígid de poliestirè expandit, segons UNE-EN 13163, mecanitzat lateral recte, de 30 mm d'espessor, resistència tèrmica 0,8 m²K/W, conductivitat tèrmica 0,036 W/(mK), per junta de dilatació. |
0,092 |
2,01 |
0,18 |
|
Subtotal materials: |
20,56 |
||||
|
2 |
Equip i maquinària |
||||
|
mq06vib020 |
h |
Regla vibrant de 3 m. |
0,082 |
4,66 |
0,38 |
|
mq06cor020 |
h |
Equip per a tall de juntes en soleres de formigó. |
0,075 |
9,48 |
0,71 |
|
Subtotal equip i maquinària: |
1,09 |
||||
|
3 |
Mà d'obra |
||||
|
mo044 |
h |
Oficial 1ª encofrador. |
0,013 |
26,20 |
0,34 |
|
mo091 |
h |
Ajudant encofrador. |
0,013 |
23,79 |
0,31 |
|
mo043 |
h |
Oficial 1ª ferrallista. |
0,024 |
26,20 |
0,63 |
|
mo090 |
h |
Ajudant ferrallista. |
0,024 |
23,79 |
0,57 |
|
mo045 |
h |
Oficial 1ª estructurista, en treballs de posada en obra del formigó. |
0,023 |
26,20 |
0,60 |
|
mo092 |
h |
Ajudant estructurista, en treballs de posada en obra del formigó. |
0,105 |
23,79 |
2,50 |
|
mo112 |
h |
Peó especialitzat construcció. |
0,090 |
22,31 |
2,01 |
|
Subtotal mà d'obra: |
6,96 |
||||
|
4 |
Costos directes complementaris |
||||
|
% |
Costos directes complementaris |
2,000 |
28,61 |
0,57 |
|
|
Cost de manteniment decennal: 2,33€ en els primers 10 anys. |
Costos directes (1+2+3+4): |
29,18 |
|||
|
Referència norma UNE i Títol de la norma transposició de norma harmonitzada |
Aplicabilitat(a) |
Obligatorietat(b) |
Sistema(c) |
|
UNE-EN 13163:2013/A1:2015 |
10.7.2015 |
10.7.2016 |
1/3/4 |
|
Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación. |
(a) Data d'aplicabilitat de la norma harmonitzada i inici del període de coexistència
(b) Data final del període de coexistència / entrada en vigor marcat CE
(c) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
|
UNITAT D'OBRA ANS020: SOLERA VENTILADA DE FORMIGÓ. CARACTERÍSTIQUES TÈCNIQUES Solera ventilada de formigó armat de 20+4 cm de cantell, sobre encofrat perdut de mòduls de polipropilè reciclat, realitzada amb formigó HA-25/B/12/IIa fabricat en central, i abocament amb cubilot, i malla electrosoldada ME 15x15 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080 com a armadura de repartiment, col·locada sobre separadors homologats en capa de compressió de 4 cm d'espessor; amb junts de retracció de 5 mm d'espessor, mitjançant tall amb disc de diamant; recolzat tot això sobre base de formigó de neteja. Inclús panell de poliestirè expandit de 3 cm d'espessor, per a l'execució de juntes de retracció. NORMATIVA D'APLICACIÓ
Elaboració, transport i posada en obra del formigó: Instrucción de Hormigón Estructural (EHE-08). CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada segons documentació gràfica de Projecte. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà l'existència i planitud de la base de recolzament. AMBIENTALS. Se suspendran els treballs de formigonat quan plogui amb intensitat, neu, existeixi vent excessiu, una temperatura ambient superior a 40°C o es prevegi que dins de les 48 hores següents pugui descendir la temperatura ambienti per sota dels 0°C. DEL CONTRACTISTA. Disposarà en obra d'una sèrie de mitjans, en previsió que es produeixin canvis bruscs de les condicions ambientals durant el formigonat o posterior període d'enduriment, no podent començar-se el formigonat dels diferents elements sense l'autorització per escrit del director de l'execució de l'obra. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig de les peces. Tall de les peces. Col·locació i muntatge de les peces. Resolució de trobades. Realització dels orificis de pas d'instal·lacions. Col·locació dels elements per a pas d'instal·lacions. Col·locació de la malla electrosoldada. Abocat, estesa i vibrat del formigó. Reglejat i anivellació de la capa de compressió. Curat del formigó. Replanteig dels junts de retracció. Cort del formigó. Neteja final dels junts de retracció. CONDICIONS DE TERMINACIÓ. La ventilació de la cambra serà correcta. La solera serà monolítica i realitzarà correctament la transmissió de càrregues. La superfície serà uniforme i sense irregularitats. CONSERVACIÓ I MANTENIMENT. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. Es protegirà el formigó fresc enfront de pluges, gelades i temperatures elevades. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà la superfície realment executada segons especificacions de Projecte, sense deduir la superfície ocupada pels pilars situats dintre del seu perímetre. CRITERI DE VALORACIÓ ECONÒMICA El preu no inclou la capa de formigó de neteja. |
Residus generats
|
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
|
17 01 01 |
Formigó (formigons, morters i prefabricats). |
0,807 |
0,538 |
|
17 04 05 |
Ferro i acer. |
0,175 |
0,083 |
|
17 06 04 |
Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03. |
0,004 |
0,007 |
|
Residus generats: |
0,986 |
0,628 |
|
|
17 02 03 |
Plàstic. |
0,025 |
0,042 |
|
Envasos: |
0,025 |
0,042 |
|
|
Total residus: |
1,011 |
0,670 |
