QAB410

m²

Coberta plana transitable, no ventilada, amb enrajolat fix, per a ús esportiu. Impermeabilització ambàmines asfàltiques.

116,31€

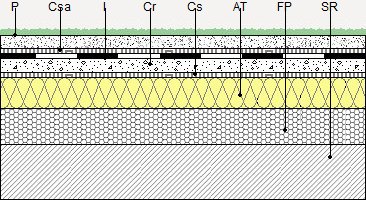

Coberta plana transitable, no ventilada, amb enrajolat fix, tipus convencional, pendent del 1% al 5%, per a ús esportiu. FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa d'argila expandida, abocada en sec i consolidada en la seva superfície amb beurada de ciment, proporcionant una resistència a compressió de 1 MPa i con una conductivitat tèrmica de 0,087 W/(mK), amb espessor medi de 10 cm; amb capa de regularització de morter de ciment, industrial, M-5 de 4 cm d'espessor, acabat remolinat; AÏLLAMENT TÈRMIC: panell rígid de llana mineral soldable, hidrofugada, de 50 mm d'espessor; CAPA SEPARADORA SOTA CAPA DE REFORÇ: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (150 g/m²); CAPA DE REFORÇ: morter de ciment CEM II/B-P 32,5 N tipus M-10 de 4 cm d'espessor; IMPERMEABILITZACIÓ: tipus monocapa, adherida, formada per una làmina de betum modificat amb elastòmer SBS, LBM(SBS)-40-FP, totalment adherida amb bufador; CAPA SEPARADORA SOTA PROTECCIÓ: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (200 g/m²); CAPA DE PROTECCIÓ: revestiment continu sintètic, format per l'aplicació successiva d'una capa de morter epoxi bicomponent, abrasió Taber en sec < 0,2 g i rendiment aproximat de 0,80 kg/m²; dues capes de morter bicomponent a base de resines acrílic-epoxi, abrasió Taber en sec < 0,2 g i rendiment aproximat de 0,4 kg/m² per capa; i una capa de segellat amb pintura bicomponent a base de resines acrílic-epoxi, abrasió Taber en sec < 0,2 g, viscositat > 40 poises i rendiment aproximat de 0,2 kg/m²; esteses a mà mitjançant rastres de banda de goma en capes uniformes amb un espessor total aproximat de 1,0 mm, col·locat sobre base de formigó HA-25/B/20/IIa de 10 cm de gruix, armat amb malla electrosoldada ME 15x15 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080. El preu no inclou l'execució i el segellat dels junts ni l'execució d'acabats en les trobades amb paraments i desaigües.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt04lcc010c

U

Maó ceràmic buit (totxana), per revestir, 29x14x9 cm, per a ús en fàbrica protegida (peça P), densitat 805 kg/m³, segons UNE-EN 771-1.

3,000

0,16

0,48

mt01arl030aa

m³

Argila expandida, subministrada en sacs, segons UNE-EN 13055-1.

0,100

135,87

13,59

mt09lec020b

m³

Beurada de ciment 1/3 CEM II/B-P 32,5 N.

0,010

105,10

1,05

mt16pea020b

m²

Panell rígid de poliestirè expandit, segons UNE-EN 13163, mecanitzat lateral recte, de 20 mm d'espessor, resistència tèrmica 0,55 m²K/W, conductivitat tèrmica 0,036 W/(mK), per junta de dilatació.

0,010

1,34

0,01

mt08aaa010a

m³

Aigua.

0,014

1,50

0,02

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,075

33,86

2,54

mt16lrc010fd

m²

Panell rígid de llana mineral soldable, hidrofugada, segons UNE-EN 13162, revestit amb betum asfàltic i film de polipropilè termofusible, de 50 mm d'espessor, resistència tèrmica >= 1,3 m²K/W, conductivitat tèrmica 0,038 W/(mK), Euroclasse F de reacció al foc segons UNE-EN 13501-1.

1,050

14,20

14,91

mt14gsa020bc

m²

Geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 1,88 kN/m, una resistència a la tracció transversal de 1,49 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 40 mm, resistència CBR a punxonament 0,3 kN i una massa superficial de 150 g/m², segons UNE-EN 13252.

1,050

0,52

0,55

mt09mor010e

m³

Morter de ciment CEM II/B-P 32,5 N tipus M-10, confeccionat en obra con 380 kg/m³ de ciment i una proporció en volum 1/4.

0,040

133,30

5,33

mt14lba010g

m²

Làmina de betum modificat amb elastòmer SBS, LBM(SBS)-40-FP, de 3,5 mm d'espessor, massa nominal 4 kg/m², amb armadura de feltre de polièster no teixit de 160 g/m², de superfície no protegida. Segons UNE-EN 13707.

1,100

4,55

5,01

mt14gsa020ce

m²

Geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 1,63 kN/m, una resistència a la tracció transversal de 2,08 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 27 mm, resistència CBR a punxonament 0,4 kN i una massa superficial de 200 g/m², segons UNE-EN 13252.

1,050

0,70

0,74

mt07ame010b

m²

Malla electrosoldada ME 15x15 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

1,84

2,02

mt10haf010nga

m³

Formigó HA-25/B/20/IIa, fabricat en central.

0,100

67,42

6,74

mt47adc010a

kg

Morter epoxi bicomponent.

0,800

3,47

2,78

mt47adc020a

kg

Morter bicomponent a base de resines acrílic-epoxi.

0,800

11,36

9,09

mt47adc030a

kg

Pintura bicomponent a base de resines acrílic-epoxi.

0,200

12,29

2,46

Subtotal materials:

67,32

2

Mà d'obra

mo020

h

Oficial 1ª construcció.

0,601

24,50

14,72

mo113

h

Peó ordinari construcció.

1,064

20,46

21,77

mo029

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,162

24,50

3,97

mo067

h

Ajudant aplicador de làmines impermeabilitzants.

0,162

21,75

3,52

mo054

h

Oficial 1ª muntador d'aïllaments.

0,058

25,32

1,47

mo101

h

Ajudant muntador d'aïllaments.

0,058

21,75

1,26

Subtotal mà d'obra:

46,71

3

Costos directes complementaris

%

Costos directes complementaris

2,000

114,03

2,28

Cost de manteniment decennal: 38,38€ en els primers 10 anys.

Costos directes (1+2+3):

116,31

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 13055-1:2003

1.3.2003

1.6.2004

2+/4

Áridos ligeros. Parte 1: Áridos ligeros para hormigón, mortero e inyectado.

UNE-EN 13055-1/AC:2004

1.1.2010

1.1.2010

UNE-EN 13163:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 13162:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 13252:2001

1.10.2001

1.10.2002

2+/4

Geotextiles y productos relacionados. Requisitos para su uso en sistemas de drenaje.

UNE-EN 13252:2001/A1:2005

1.6.2006

1.6.2007

UNE-EN 13707:2005/A2:2010

1.4.2010

1.10.2010

1/2+/3/4

Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

UNITAT D'OBRA QAB410: COBERTA PLANA TRANSITABLE, NO VENTILADA, AMB ENRAJOLAT FIX, PER A ÚS ESPORTIU. IMPERMEABILITZACIÓ AMBÀMINES ASFÀLTIQUES.

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Impermeabilització asfàltica: s'evitarà el seu contacte amb olis, grasses, petrolis i dissolvents. Capa separadora: s'utilitzaran productes no permeables a la beurada de morters i formigons. Es prestarà especial atenció a les incompatibilitats d'ús que s'especifiquen en les fitxes tècniques dels diferents elements que poguessin compondre la coberta (suport resistent, formació de pendents, barrera de vapor, aïllament tèrmic, impermeabilització i capes separadores).

CARACTERÍSTIQUES TÈCNIQUES

Coberta plana transitable, no ventilada, amb enrajolat fix, tipus convencional, pendent del 1% al 5%, per a ús esportiu. FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa d'argila expandida, abocada en sec i consolidada en la seva superfície amb beurada de ciment, proporcionant una resistència a compressió de 1 MPa i con una conductivitat tèrmica de 0,087 W/(mK), amb espessor medi de 10 cm; amb capa de regularització de morter de ciment, industrial, M-5 de 4 cm d'espessor, acabat remolinat; AÏLLAMENT TÈRMIC: panell rígid de llana mineral soldable, hidrofugada, de 50 mm d'espessor; CAPA SEPARADORA SOTA CAPA DE REFORÇ: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (150 g/m²); CAPA DE REFORÇ: morter de ciment CEM II/B-P 32,5 N tipus M-10 de 4 cm d'espessor; IMPERMEABILITZACIÓ: tipus monocapa, adherida, formada per una làmina de betum modificat amb elastòmer SBS, LBM(SBS)-40-FP, totalment adherida amb bufador; CAPA SEPARADORA SOTA PROTECCIÓ: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (200 g/m²); CAPA DE PROTECCIÓ: revestiment continu sintètic, format per l'aplicació successiva d'una capa de morter epoxi bicomponent, abrasió Taber en sec < 0,2 g i rendiment aproximat de 0,80 kg/m²; dues capes de morter bicomponent a base de resines acrílic-epoxi, abrasió Taber en sec < 0,2 g i rendiment aproximat de 0,4 kg/m² per capa; i una capa de segellat amb pintura bicomponent a base de resines acrílic-epoxi, abrasió Taber en sec < 0,2 g, viscositat > 40 poises i rendiment aproximat de 0,2 kg/m²; esteses a mà mitjançant rastres de banda de goma en capes uniformes amb un espessor total aproximat de 1,0 mm, col·locat sobre base de formigó HA-25/B/20/IIa de 10 cm de gruix, armat amb malla electrosoldada ME 15x15 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en projecció horitzontal, segons documentació gràfica de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà la coberta de qualsevol acció mecànica no prevista en el càlcul, fins que es procedeixi a l'execució de la seva capa de protecció, no rebent-se cap element que pugui perforar la impermeabilització.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en projecció horitzontal, la superfície realment executada segons especificacions de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou l'execució i el segellat dels junts ni l'execució d'acabats en les trobades amb paraments i desaigües.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 02

Maons.

1,235

0,988

01 04 09

Residus de sorra i argiles.

0,105

0,066

17 01 01

Formigó (formigons, morters i prefabricats).

5,068

3,379

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,245

0,408

17 02 03

Plàstic.

0,026

0,043

17 03 02

Barreges bituminoses diferents de les especificades en el codi 17 03 01.

0,308

0,308

17 04 05

Ferro i acer.

0,102

0,049

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,060

0,040

08 01 11

Residus de pintura i vernís que contenen dissolvents orgànics o altres substàncies perilloses.

0,006

0,007

Residus generats:

7,155

5,287

15 01 01

Envasos de paper i cartró.

0,643

0,857

17 02 03

Plàstic.

0,403

0,672

17 02 01

Fusta.

0,251

0,228

Envasos:

1,297

1,757

Total residus:

8,452

7,044
