QAB310

m²

Coberta plana transitable, no ventilada, amb enrajolat fix, per a trànsit rodat. Impermeabilització ambàmines asfàltiques.

66,37€

Coberta plana transitable, no ventilada, amb enrajolat fix, tipus convencional, pendent del 1% al 15%, per a trànsit rodat. FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa de formigó lleuger, de resistència a compressió 2,0 MPa i 690 kg/m³ de densitat, confeccionat en obra amb argila expandida i ciment gris, amb espessor medi de 10 cm; amb capa de regularització de morter de ciment, industrial, M-5 de 2 cm d'espessor, acabat remolinat; IMPERMEABILITZACIÓ: tipus monocapa, adherida, formada per làmina de betum modificat amb elastòmer SBS, LBM(SBS)-48-FP, millorada amb làmina de betum additivat amb plastòmer APP, LA-30-FV, prèvia emprimació amb emulsió asfàltica aniònica amb càrregues tipus EB; CAPA DE PROTECCIÓ: paviment d'aglomerat asfàltic, amb mescla bituminosa discontínua en calent, tipus BBTM 8B, amb àrid granític i betum asfàltic de penetració, de 8 cm d'espessor. El preu no inclou l'execució i el segellat dels junts ni l'execució d'acabats en les trobades amb paraments i desaigües.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt04lcc010c

U

Maó ceràmic buit (totxana), per revestir, 29x14x9 cm, per a ús en fàbrica protegida (peça P), densitat 805 kg/m³, segons UNE-EN 771-1.

3,000

0,16

0,48

mt01arl030ab

m³

Argila expandida, subministrada en sacs Big Bag, segons UNE-EN 13055-1.

0,105

125,69

13,20

mt08cem011a

kg

Ciment Pòrtland CEM II/B-L 32,5 R, color gris, en sacs, segons UNE-EN 197-1.

20,000

0,10

2,00

mt08aaa010a

m³

Aigua.

0,012

1,50

0,02

mt16pea020b

m²

Panell rígid de poliestirè expandit, segons UNE-EN 13163, mecanitzat lateral recte, de 20 mm d'espessor, resistència tèrmica 0,55 m²K/W, conductivitat tèrmica 0,036 W/(mK), per junta de dilatació.

0,010

1,34

0,01

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,038

33,86

1,29

mt14lba010s

m²

Làmina de betum modificat amb elastòmer SBS, LBM(SBS)-48-FP, de 4 mm d'espessor, massa nominal 4,8 kg/m², amb armadura de feltre de polièster no teixit de 160 g/m², acabat en una cara amb feltre de polièster de 130 g/m², de superfície no protegida. Segons UNE-EN 13707.

1,100

7,71

8,48

mt14lad010a

m²

Làmina de betum additivat amb plastòmer APP, LA-30-FV, de 2,5 mm d'espessor, massa nominal 3 kg/m², amb armadura de feltre de fibra de vidre de 60 g/m², de superfície no protegida. Segons UNE-EN 13707.

1,100

2,52

2,77

mt14iea020c

kg

Emulsió asfàltica aniònica amb càrregues tipus EB, segons UNE 104231.

0,300

1,46

0,44

mt47aag010aa

t

Mescla bituminosa discontínua en calent, tipus BBTM 8B, amb àrid granític i betum asfàltic de penetració, segons UNE-EN 13108-2.

0,184

51,60

9,49

Subtotal materials:

38,18

2

Equip i maquinària

mq11ext030

h

Estenedora asfàltica de cadenes, de 81 kW.

0,007

80,34

0,56

mq02ron010a

h

Corró vibrant tàndem autopropulsat, de 24,8 kW, de 2450 kg, amplada de treball 100 cm.

0,003

16,58

0,05

mq06hor010

h

Formigonera.

0,063

1,68

0,11

Subtotal equip i maquinària:

0,72

3

Mà d'obra

mo020

h

Oficial 1ª construcció.

0,336

24,50

8,23

mo113

h

Peó ordinari construcció.

0,615

20,46

12,58

mo029

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,116

24,50

2,84

mo067

h

Ajudant aplicador de làmines impermeabilitzants.

0,116

21,75

2,52

Subtotal mà d'obra:

26,17

4

Costos directes complementaris

%

Costos directes complementaris

2,000

65,07

1,30

Cost de manteniment decennal: 21,90€ en els primers 10 anys.

Costos directes (1+2+3+4):

66,37

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 13055-1:2003

1.3.2003

1.6.2004

2+/4

Áridos ligeros. Parte 1: Áridos ligeros para hormigón, mortero e inyectado.

UNE-EN 13055-1/AC:2004

1.1.2010

1.1.2010

UNE-EN 197-1:2011

1.7.2012

1.7.2013

1+

Cemento. Parte 1: Composición, especificaciones y criterios de conformidad de los cementos comunes.

UNE-EN 13163:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 13707:2005/A2:2010

1.4.2010

1.10.2010

1/2+/3/4

Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

UNE-EN 13108-2:2007

1.3.2007

1.3.2008

1/2+/3/4

Mezclas bituminosas. Especificaciones de materiales: Parte 2: Hormigón asfáltico para capas muy finas.

UNE-EN 13108-2:2007/AC:2008

1.1.2009

1.1.2009

UNITAT D'OBRA QAB310: COBERTA PLANA TRANSITABLE, NO VENTILADA, AMB ENRAJOLAT FIX, PER A TRÀNSIT RODAT. IMPERMEABILITZACIÓ AMBÀMINES ASFÀLTIQUES.

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Impermeabilització asfàltica: s'evitarà el seu contacte amb olis, grasses, petrolis i dissolvents. Es prestarà especial atenció a les incompatibilitats d'ús que s'especifiquen en les fitxes tècniques dels diferents elements que poguessin compondre la coberta (suport resistent, formació de pendents, barrera de vapor, aïllament tèrmic, impermeabilització i capes separadores).

CARACTERÍSTIQUES TÈCNIQUES

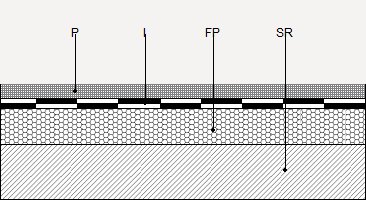

Coberta plana transitable, no ventilada, amb enrajolat fix, tipus convencional, pendent del 1% al 15%, per a trànsit rodat. FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa de formigó lleuger, de resistència a compressió 2,0 MPa i 690 kg/m³ de densitat, confeccionat en obra amb argila expandida i ciment gris, amb espessor medi de 10 cm; amb capa de regularització de morter de ciment, industrial, M-5 de 2 cm d'espessor, acabat remolinat; IMPERMEABILITZACIÓ: tipus monocapa, adherida, formada per làmina de betum modificat amb elastòmer SBS, LBM(SBS)-48-FP, millorada amb làmina de betum additivat amb plastòmer APP, LA-30-FV, prèvia emprimació amb emulsió asfàltica aniònica amb càrregues tipus EB; CAPA DE PROTECCIÓ: paviment d'aglomerat asfàltic, amb mescla bituminosa discontínua en calent, tipus BBTM 8B, amb àrid granític i betum asfàltic de penetració, de 8 cm d'espessor.

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en projecció horitzontal, segons documentació gràfica de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà la coberta de qualsevol acció mecànica no prevista en el càlcul, fins que es procedeixi a l'execució de la seva capa de protecció, no rebent-se cap element que pugui perforar la impermeabilització.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en projecció horitzontal, la superfície realment executada segons especificacions de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou l'execució i el segellat dels junts ni l'execució d'acabats en les trobades amb paraments i desaigües.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 02

Maons.

1,235

0,988

01 04 09

Residus de sorra i argiles.

0,110

0,069

17 01 01

Formigó (formigons, morters i prefabricats).

2,310

1,540

17 03 02

Barreges bituminoses diferents de les especificades en el codi 17 03 01.

2,506

2,506

Residus generats:

6,161

5,103

15 01 01

Envasos de paper i cartró.

0,536

0,715

17 02 03

Plàstic.

0,358

0,597

17 02 01

Fusta.

0,218

0,198

15 01 04

Envasos metàl·lics.

0,016

0,027

Envasos:

1,128

1,536

Total residus:

7,289

6,639
