QAB210

m²

Coberta plana transitable, no ventilada, amb enrajolat fix, per a trànsit de vianants públic. Impermeabilització ambàmines asfàltiques.

105,89€

Coberta plana transitable, no ventilada, amb enrajolat fix, tipus convencional, pendent del 1% al 5%, per a trànsit de vianants públic. FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa d'argila expandida, abocada en sec i consolidada en la seva superfície amb beurada de ciment, proporcionant una resistència a compressió de 1 MPa i con una conductivitat tèrmica de 0,087 W/(mK), amb espessor medi de 10 cm; amb capa de regularització de morter de ciment, industrial, M-5 de 4 cm d'espessor, acabat remolinat; AÏLLAMENT TÈRMIC: panell rígid de llana mineral soldable, hidrofugada, de 50 mm d'espessor; CAPA SEPARADORA SOTA CAPA DE REFORÇ: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (150 g/m²); CAPA DE REFORÇ: morter de ciment CEM II/B-P 32,5 N tipus M-10 de 4 cm d'espessor; IMPERMEABILITZACIÓ: tipus monocapa, adherida, formada per una làmina de betum modificat amb elastòmer SBS, LBM(SBS)-40-FP, totalment adherida amb bufador; CAPA SEPARADORA SOTA PROTECCIÓ: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (200 g/m²); CAPA DE PROTECCIÓ: paviment de rajoles ceràmiques de gres rústic, 20x20 cm col·locades en capa fina amb adhesiu cimentós d'enduriment normal, C1 sense cap característica addicional, color gris, sobre una capa de regularització de morter de ciment, industrial, M-5, de 4 cm d'espessor, rejuntades amb morter de junts cimentós millorat, amb absorció d'aigua reduïda i resistència elevada a l'abrasió tipus CG 2 W A, color blanc, per junts de 2 a 15 mm. Inclús creuetes de PVC. El preu no inclou l'execució i el segellat dels junts ni l'execució d'acabats en les trobades amb paraments i desaigües.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt04lcc010c

U

Maó ceràmic buit (totxana), per revestir, 29x14x9 cm, per a ús en fàbrica protegida (peça P), densitat 805 kg/m³, segons UNE-EN 771-1.

3,000

0,16

0,48

mt01arl030aa

m³

Argila expandida, subministrada en sacs, segons UNE-EN 13055-1.

0,100

135,87

13,59

mt09lec020b

m³

Beurada de ciment 1/3 CEM II/B-P 32,5 N.

0,010

105,10

1,05

mt16pea020b

m²

Panell rígid de poliestirè expandit, segons UNE-EN 13163, mecanitzat lateral recte, de 20 mm d'espessor, resistència tèrmica 0,55 m²K/W, conductivitat tèrmica 0,036 W/(mK), per junta de dilatació.

0,010

1,34

0,01

mt08aaa010a

m³

Aigua.

0,027

1,50

0,04

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,150

33,86

5,08

mt16lrc010fd

m²

Panell rígid de llana mineral soldable, hidrofugada, segons UNE-EN 13162, revestit amb betum asfàltic i film de polipropilè termofusible, de 50 mm d'espessor, resistència tèrmica >= 1,3 m²K/W, conductivitat tèrmica 0,038 W/(mK), Euroclasse F de reacció al foc segons UNE-EN 13501-1.

1,050

14,20

14,91

mt14gsa020bc

m²

Geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 1,88 kN/m, una resistència a la tracció transversal de 1,49 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 40 mm, resistència CBR a punxonament 0,3 kN i una massa superficial de 150 g/m², segons UNE-EN 13252.

1,050

0,52

0,55

mt09mor010e

m³

Morter de ciment CEM II/B-P 32,5 N tipus M-10, confeccionat en obra con 380 kg/m³ de ciment i una proporció en volum 1/4.

0,040

133,30

5,33

mt14lba010g

m²

Làmina de betum modificat amb elastòmer SBS, LBM(SBS)-40-FP, de 3,5 mm d'espessor, massa nominal 4 kg/m², amb armadura de feltre de polièster no teixit de 160 g/m², de superfície no protegida. Segons UNE-EN 13707.

1,100

4,55

5,01

mt14gsa020ce

m²

Geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 1,63 kN/m, una resistència a la tracció transversal de 2,08 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 27 mm, resistència CBR a punxonament 0,4 kN i una massa superficial de 200 g/m², segons UNE-EN 13252.

1,050

0,70

0,74

mt09mcr021g

kg

Adhesiu cimentós d'enduriment normal, C1, segons UNE-EN 12004, color gris.

4,000

0,35

1,40

mt18bcr010he800

m²

Rajola ceràmica de gres rústic, 20x20 cm, 8,00€/m², capacitat d'absorció d'aigua 3%<=E<6%, grup AII, segons UNE-EN 14411, resistència al lliscament Rd>45 segons UNE 41901 EX, lliscabilitat classe 3 segons CTE.

1,050

8,00

8,40

mt18acc050b

U

Creuetes de PVC per a separació entre 3 i 15 mm.

14,000

0,03

0,42

mt18rcr010a300

m

Entornpeu ceràmic de gres rústic, de 7 cm d'amplada, 3,00€/m.

0,400

3,00

1,20

mt09mcp020fE

kg

Morter de junts cimentós millorat, amb absorció d'aigua reduïda i resistència elevada a l'abrasió, tipus CG2 W A, segons UNE-EN 13888, color blanc, per junts de 2 a 15 mm, a base de ciment d'alta resistència, quars, additius especials, pigments i resines sintètiques, per a rejuntat de tot tipus de peces ceràmiques.

0,050

0,78

0,04

Subtotal materials:

58,25

2

Mà d'obra

mo020

h

Oficial 1ª construcció.

0,104

24,50

2,55

mo113

h

Peó ordinari construcció.

0,800

20,46

16,37

mo029

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,162

24,50

3,97

mo067

h

Ajudant aplicador de làmines impermeabilitzants.

0,162

21,75

3,52

mo054

h

Oficial 1ª muntador d'aïllaments.

0,058

25,32

1,47

mo101

h

Ajudant muntador d'aïllaments.

0,058

21,75

1,26

mo023

h

Oficial 1ª enrajolador.

0,464

24,50

11,37

mo061

h

Ajudant enrajolador.

0,232

21,75

5,05

Subtotal mà d'obra:

45,56

3

Costos directes complementaris

%

Costos directes complementaris

2,000

103,81

2,08

Cost de manteniment decennal: 34,94€ en els primers 10 anys.

Costos directes (1+2+3):

105,89

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 13055-1:2003

1.3.2003

1.6.2004

2+/4

Áridos ligeros. Parte 1: Áridos ligeros para hormigón, mortero e inyectado.

UNE-EN 13055-1/AC:2004

1.1.2010

1.1.2010

UNE-EN 13163:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 13162:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 13252:2001

1.10.2001

1.10.2002

2+/4

Geotextiles y productos relacionados. Requisitos para su uso en sistemas de drenaje.

UNE-EN 13252:2001/A1:2005

1.6.2006

1.6.2007

UNE-EN 13707:2005/A2:2010

1.4.2010

1.10.2010

1/2+/3/4

Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

UNE-EN 12004:2008/A1:2012

1.4.2013

1.7.2013

3

Adhesivos para baldosas cerámicas. Requisitos, evaluación de la conformidad, clasificación y designación.

UNE-EN 14411:2013

1.7.2013

1.7.2014

3/4

Baldosas cerámicas. Definiciones, clasificación, características, evaluación de la conformidad y marcado.

UNITAT D'OBRA QAB210: COBERTA PLANA TRANSITABLE, NO VENTILADA, AMB ENRAJOLAT FIX, PER A TRÀNSIT DE VIANANTS PÚBLIC. IMPERMEABILITZACIÓ AMBÀMINES ASFÀLTIQUES.

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Impermeabilització asfàltica: s'evitarà el seu contacte amb olis, grasses, petrolis i dissolvents. Capa separadora: s'utilitzaran productes no permeables a la beurada de morters i formigons. Es prestarà especial atenció a les incompatibilitats d'ús que s'especifiquen en les fitxes tècniques dels diferents elements que poguessin compondre la coberta (suport resistent, formació de pendents, barrera de vapor, aïllament tèrmic, impermeabilització i capes separadores).

CARACTERÍSTIQUES TÈCNIQUES

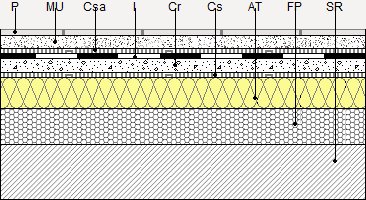

Coberta plana transitable, no ventilada, amb enrajolat fix, tipus convencional, pendent del 1% al 5%, per a trànsit de vianants públic. FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa d'argila expandida, abocada en sec i consolidada en la seva superfície amb beurada de ciment, proporcionant una resistència a compressió de 1 MPa i con una conductivitat tèrmica de 0,087 W/(mK), amb espessor medi de 10 cm; amb capa de regularització de morter de ciment, industrial, M-5 de 4 cm d'espessor, acabat remolinat; AÏLLAMENT TÈRMIC: panell rígid de llana mineral soldable, hidrofugada, de 50 mm d'espessor; CAPA SEPARADORA SOTA CAPA DE REFORÇ: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (150 g/m²); CAPA DE REFORÇ: morter de ciment CEM II/B-P 32,5 N tipus M-10 de 4 cm d'espessor; IMPERMEABILITZACIÓ: tipus monocapa, adherida, formada per una làmina de betum modificat amb elastòmer SBS, LBM(SBS)-40-FP, totalment adherida amb bufador; CAPA SEPARADORA SOTA PROTECCIÓ: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (200 g/m²); CAPA DE PROTECCIÓ: paviment de rajoles ceràmiques de gres rústic, 20x20 cm col·locades en capa fina amb adhesiu cimentós d'enduriment normal, C1 sense cap característica addicional, color gris, sobre una capa de regularització de morter de ciment, industrial, M-5, de 4 cm d'espessor, rejuntades amb morter de junts cimentós millorat, amb absorció d'aigua reduïda i resistència elevada a l'abrasió tipus CG 2 W A, color blanc, per junts de 2 a 15 mm. Inclús creuetes de PVC.

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en projecció horitzontal, segons documentació gràfica de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà la coberta de qualsevol acció mecànica no prevista en el càlcul, fins que es procedeixi a l'execució de la seva capa de protecció, no rebent-se cap element que pugui perforar la impermeabilització.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en projecció horitzontal, la superfície realment executada segons especificacions de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou l'execució i el segellat dels junts ni l'execució d'acabats en les trobades amb paraments i desaigües.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 02

Maons.

1,235

0,988

01 04 09

Residus de sorra i argiles.

0,105

0,066

17 01 01

Formigó (formigons, morters i prefabricats).

7,458

4,972

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,245

0,408

17 02 03

Plàstic.

0,026

0,043

17 03 02

Barreges bituminoses diferents de les especificades en el codi 17 03 01.

0,308

0,308

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,284

0,189

17 01 03

Teules i materials ceràmics.

1,829

1,463

Residus generats:

11,490

8,438

15 01 01

Envasos de paper i cartró.

1,489

1,985

17 02 03

Plàstic.

0,420

0,700

17 02 01

Fusta.

0,553

0,503

Envasos:

2,462

3,188

Total residus:

13,952

11,626
