YCS030 |
Ut |
Presa de terra independent per a instal·lació provisional d'obra. |
162,34€ |
||
Presa de terra independent per a instal·lació provisional d'obra, amb una pica d'acer courat de 2 m de longitud. |
Descompost |
Ud |
Descomposició |
Rend. |
Preu unitari |
Preu partida |
mt35tte010b |
Ut |
Elèctrode per a xarxa de connexió a terra couratge amb 300 µm, fabricat en acer, de 15 mm de diàmetre i 2 m de longitud. |
1,000 |
17,84 |
17,84 |
mt35ttc010b |
m |
Conductor de coure nu, de 35 mm². |
0,250 |
2,79 |
0,70 |
mt35tta040 |
Ut |
Grapa abraçadora per a connexió de pica. |
1,000 |
0,99 |
0,99 |
mt35tta010 |
Ut |
Pericó de polipropilè per a connexió a terra, de 300x300 mm, amb tapa de registre. |
1,000 |
73,35 |
73,35 |
mt35tta030 |
Ut |
Pont per a comprovació de connexió de terra de l'instal·lació elèctrica. |
1,000 |
45,60 |
45,60 |
mt01art020a |
m³ |
Terra de la pròpia excavació. |
0,018 |
0,60 |
0,01 |
mt35tta060 |
Ut |
Sac de 5 kg de sals minerals per a la millora de la conductivitat de posades a terra. |
0,333 |
3,47 |
1,16 |
mt35www020 |
Ut |
Material auxiliar per a instal·lacions de connexió a terra. |
1,000 |
1,14 |
1,14 |
mq01ret020b |
h |
Retrocarregadora sobre pneumàtics, de 70 kW. |
0,003 |
36,86 |
0,11 |
mo119 |
h |
Oficial 1ª Seguretat i Salut. |
0,318 |
23,30 |
7,41 |
mo120 |
h |
Peó Seguretat i Salut. |
0,319 |
19,47 |
6,21 |
% |
Mitjans auxiliars |
2,000 |
154,52 |
3,09 |
|
% |
Costos indirectes |
3,000 |
157,61 |
4,73 |
|
Total: |
162,34 |
Plec de condicions

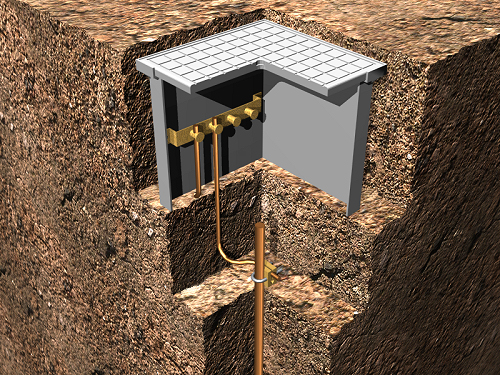

UNITAT D'OBRA YCS030: PRESA DE TERRA INDEPENDENT PER A INSTAL·LACIÓ PROVISIONAL D'OBRA. CARACTERÍSTIQUES TÈCNIQUES Subministrament i instal·lació de presa de terra independent per a instal·lació provisional d'obra, composta per pica d'acer courat de 2 m de longitud, clavada en el terreny, connectada a pont per a comprovació, dins d'una arqueta de registre de polipropilè de 30x30 cm. Inclús replanteig, excavació per l'arqueta de registre, clavat de l'elèctrode al terreny, col·locació de l'arqueta de registre, connexió de l'elèctrode amb la línia d'enllaç mitjançant grapa abraçadora, reblert amb terres de la pròpia excavació i additius per a disminuir la resistivitat del terreny i connectat a la xarxa de terra mitjançant pont de comprovació. Totalment muntada, connexionada i provada per l'empresa instal·ladora mitjançant les corresponents proves de servei (incloses en aquest preu). NORMATIVA D'APLICACIÓ Instal·lació:
CRITERI D'AMIDAMENT EN PROJECTE Nombre d'unitats previstes, segons Estudi o Estudi Bàsic de Seguretat i Salut. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL CONTRACTISTA. Les instal·lacions elèctriques de baixa tensió s'executaran per instal·ladors autoritzats en baixa tensió, autoritzats per a l'exercici de l'activitat. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig. Excavació. Clavat de la pica. Col·locació de l'arqueta de registre. Connexió de l'elèctrode amb la línia d'enllaç. Reblert de la zona excavada. Connexionat a la xarxa de terra. Realització de proves de servei. CONDICIONS DE TERMINACIÓ. Els contactes estaran degudament protegits per a garantir una contínua i correcta connexió. PROVES DE SERVEI. Prova de mesura de la resistència de posada a terra. Normativa d'aplicació: GUÍA-BT-ANEXO 4. Verificación de las instalaciones eléctricas CONSERVACIÓ I MANTENIMENT. Es protegiran tots els elements enfront de cops, materials agressius, humitats i brutícia. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà el nombre d'unitats realment executades segons especificacions d'Estudi o Estudi Bàsic de Seguretat i Salut. |
Residus generats
Codi LER |
Residus generats |
Pes (kg) |
Volum (l) |
17 05 04 |
Terra i pedres diferents de les especificades en el codi 17 05 03. |
91,253 |
57,033 |
15 01 01 |
Envasos de paper i cartró. |
0,018 |
0,024 |
Total residus: |
91,271 |
57,057 |
Materials reutilitzats
Codi LER |
Materials reutilitzats |
Pes (kg) |
Volum (l) |
17 05 04 |
Terra i pedres diferents de les especificades en el codi 17 05 03. |
28,800 |
18,000 |
